섬유여재의 규격, 종류 및 디스크 직경, 수량에 따른 모델이 다양하여 유량, 수질, 오염부하에 따른 맞춤형 설계 적용

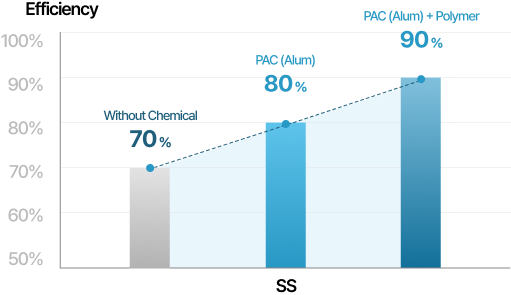

Inlet ≤ 30 mg/L

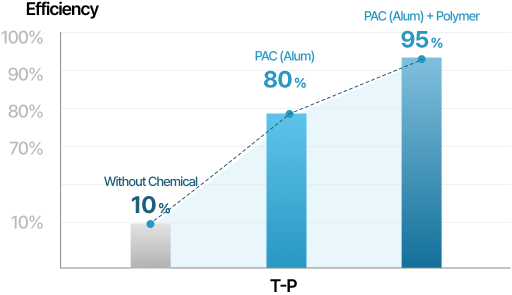

Inlet ≤ 30 mg/L

모델명 YDF		탱크형1F				수로형2F
		2302	2304	2306	2308	2308	2310	2312	2314	2316	2318	2320	2322	2324
표준 처리용량 (m³/일,대)		1,400	2,800	4,200	5,600	5,600	7,000	8,400	9,800	11,200	12,600	14,000	15,400	16,800
디스크 직경 (m)		2.3	2.3	2.3	2.3	2.3	2.3	2.3	2.3	2.3	2.3	2.3	2.3	2.3
디스크 매수 (매/대)		2	4	6	8	8	10	12	16	16	18	20	22	24
크기 (mm)
	W	3,200	3,200	3,200	3,200	3,200	3,200	3,200	3,200	3,200	3,200	3,200	3,200	3,200
	L	3,700	4,200	4,700	5,200	5,000	5,000	6,000	6,500	7,000	7,500	8,000	8,500	9,000
	H	3,100	3,100	3,100	3,100	2,800	2,800	2,800	2,800	2,800	2,800	2,800	2,800	2,800

※ 상기 외 모델 사양은 당사와 협의하여 주시기 바랍니다. 치수 및 사양은 제품의 품질향상을 위하여 사전 예고 없이 변경 가능합니다.

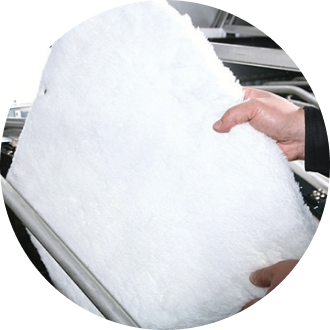

• STEP. 1

  사용이 끝난 섬유여재를
  디스크 표면에서 분리

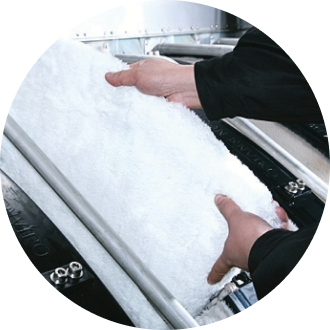

• STEP. 2

  새로운 섬유여재를 디스크 위에
  올려 위치 맞춤

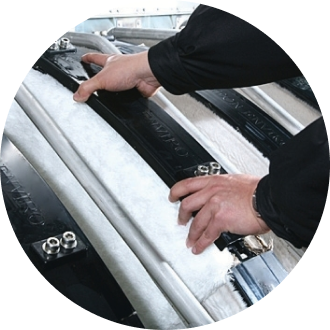

• STEP. 3

  고르게 펴서 밀착 후
  교체 완료



기존 사여과기를 섬유 디스크필터로 교체 시

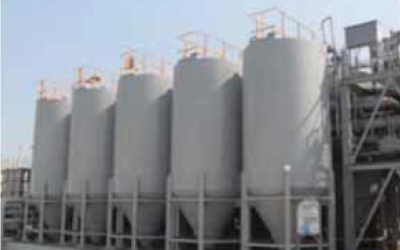

	사여과기	섬유 디스크필터

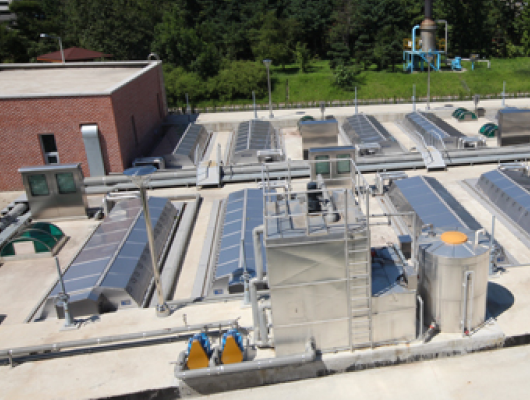

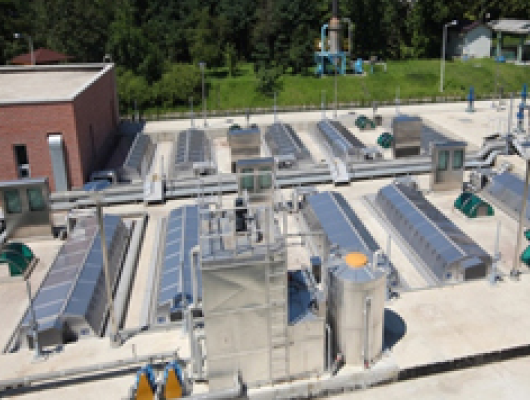

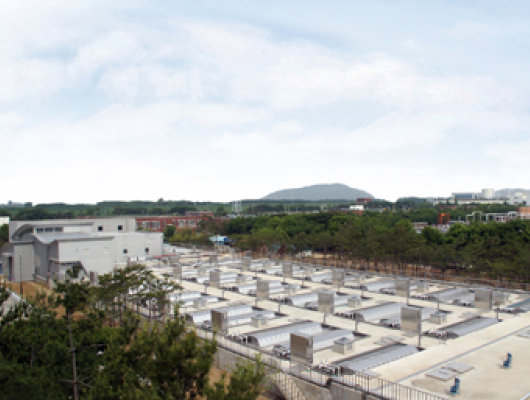

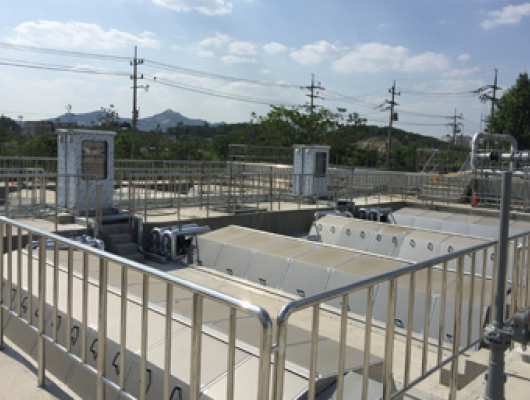

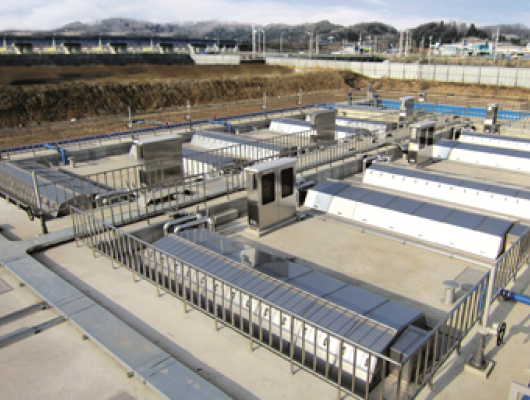

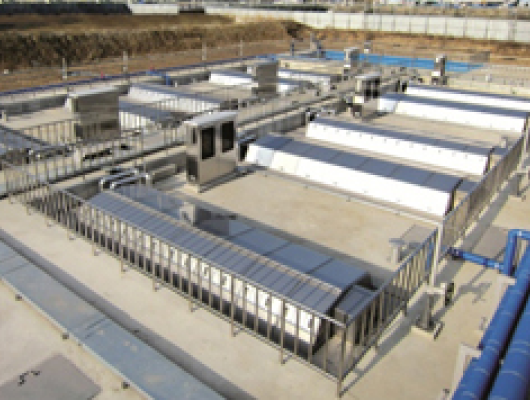

현장 설치사진
모델	P-55 × 10대	YDF-2320-1F × 1대
처리량	10,000m³/일	10,000m³/일
처리효율	50~80%	70~90%
역세량	10~15%	3% 이하
소요면적	144m² 18m(L) × 8m(W) × 6.6m(H)	32m² 8m(L) × 4m(W) × 3m(H)
